Descrição do produto
Informações gerais

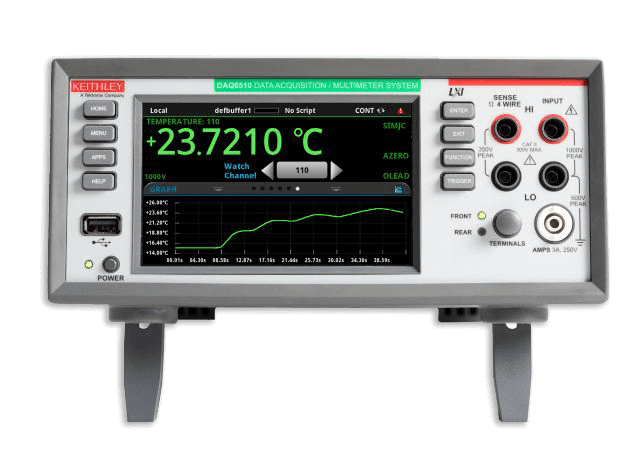

Criando um novo nível de simplicidade, o DAQ6510 possui uma interface de usuário com tela de toque que permite um tempo de configuração mais rápido, monitoramento em tempo real do status do teste e análise detalhada dos dados no instrumento.
Caracteristicas do Produto:
Reduza o tempo de configuração, execução e análise do teste

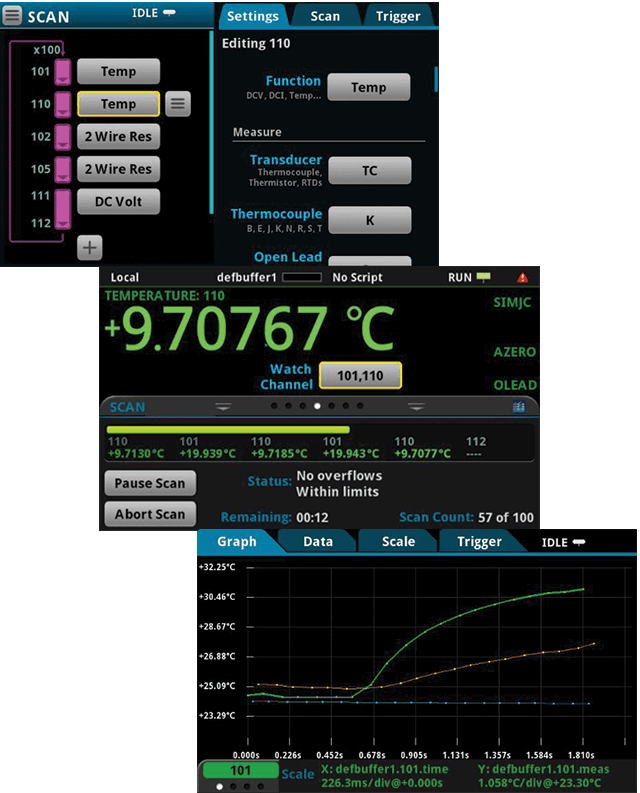

Configure e execute um teste de forma simples e rápida, sem precisar escrever um programa de teste. A tela sensível ao toque intuitiva do sistema de multímetro para aquisição e registro de dados DAQ6510 fornece configuração simples com configurações de teste visuais e intuitivas, visualizações em tempo real do status da varredura para detectar problemas antecipadamente para evitar perda de tempo de teste e análise fácil dos dados de teste.
Prinicipais características:
- Configurar: configure uma varredura multicanal com várias funções de medição usando um menu de configuração de medida e varredura.
- Execute e monitore: Exiba o progresso da verificação durante o teste para ver imediatamente as medições fora da faixa e os limites excedidos.
- Analisar: Exiba e analise resultados usando as funções de plotagem e estatística. Use o recurso de pinça e zoom do touchsceen para estudar os resultados em profundidade. Use cursores para calcular estatísticas sobre segmentos dos dados.
Faça uma ampla variedade de medições
O DAQ6510 é feito para medir com resolução de 6½ dígitos e 15 funções de medição integradas. Faça medições de baixa corrente, baixa resistência e temperatura e veja sinais transitórios com o digitalizador embutido.
Descrição Técnica:
- Tensão: 100 nV a 1000 V com precisão básica de 0,0025% do DCV;
- Corrente: 10 pA a 3A;
- Resistência: 1 µΩ a 120 MΩ;
- Capacitância: 0,1 pF a 100 µF;
- Medição de temperatura com termopares, detectores de temperatura de resistência e termistores de -200 ° C a 1820 ° C;
- 1 M sample / s, digitalizador de 16 bits com 7 milhões de leituras de armazenamento;
- Tenha mais opções para sistemas de teste com 12 módulos de chave plug-in e capacidade de até 80 canais.
Reduza o tempo de teste
Maximize a quantidade de dados coletados no período mínimo de tempo. Faça medições mais rápidas, troque de canal mais rapidamente e verifique mais canais.
Algumas facilidades:
- Faça medições tão curtas quanto 0,0005 ciclos de linha de energia ou 8,3 µs (10 µs) para linhas de energia de 60 Hz (50 Hz).
- Faça a varredura na taxa de 800 canais por segundo com o módulo de chave plug-in multi-plexer de estado sólido.
- Digitalize até 80 canais bipolares para testar um número estatisticamente significativo de DUTs em um único teste.
Conecte-se aos seus DUTs de maneira rápida e confiável

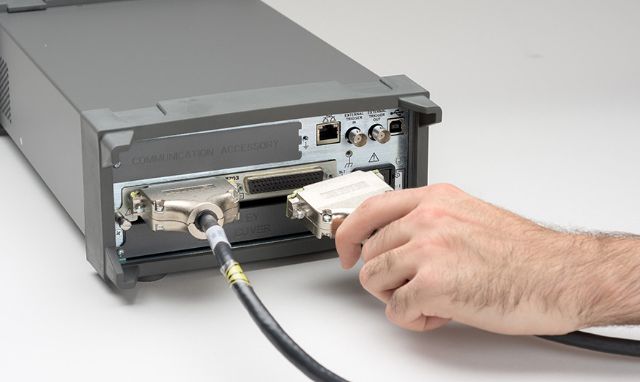

O DAQ6510 torna você mais eficiente antes mesmo de começar a testar com conexões D-sub com terminação em massa em muitos de seus módulos de chave plug-in. Isso minimiza o tempo de inatividade ao alterar os módulos da chave de plug-in durante a manutenção do sistema ou quando você está configurando um novo sistema de teste.
Escolha entre um conjunto completo de opções de interface

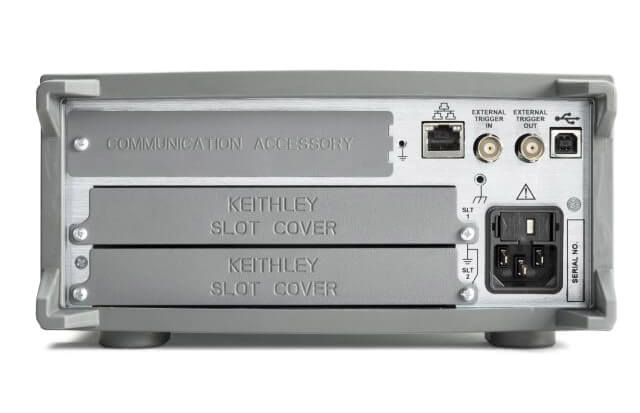

As interfaces LAN, LXI e USB padrão permitem fácil integração ao seu sistema de teste. As interfaces GPIB e RS-232 instaláveis em campo opcionais incluem seis portas de E / S digitais para sincronização e comunicação diretas instrumento a instrumento. O DAQ6510 funcionará facilmente com qualquer interface de PC que você escolher.

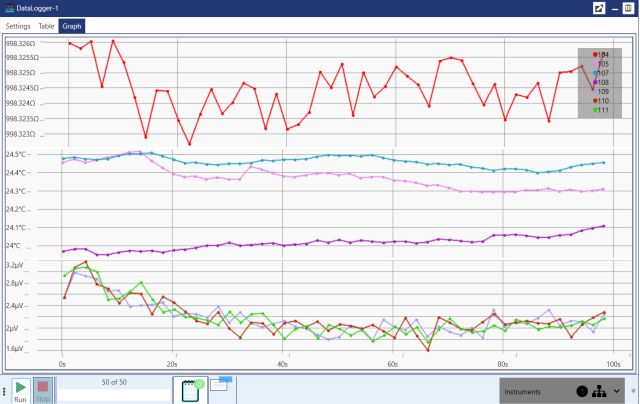

Automação rápida de PC com o aplicativo de aquisição de dados KickStart
Use o KickStart Instrument Control Software para programar rapidamente um teste de aquisição de dados em um PC. O software não requer programação; basta entrar em uma configuração de teste usando as telas de menu. Em seguida, visualize seus resultados em formatos tabulares e gráficos.
Aplicações:

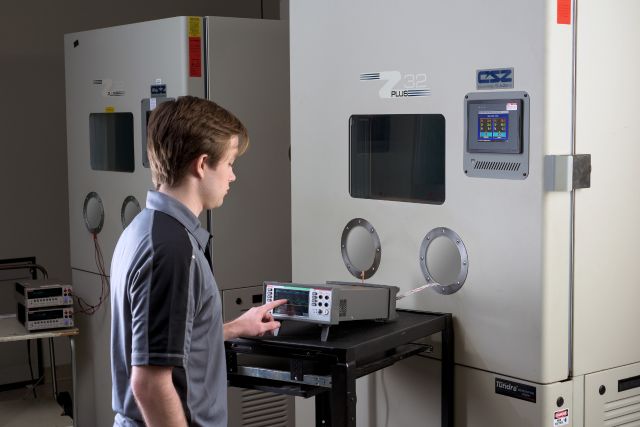

Realize testes ambientais e testes de vida acelerados com confiança
Configure um teste em um número estatisticamente significativo de dispositivos rapidamente, usando a tela sensível ao toque. Monitore o status do teste enquanto o teste estiver em andamento. Veja os dados em formato gráfico ou tabular na tela sensível ao toque.
Prinicpais Características:
- Teste até 80 dispositivos em uma configuração com um único mainframe DAQ6510.
- Expanda até uma contagem maior de canais, se necessário, usando a interface TSP-Link® para conectar e controlar vários mainframes DAQ6510.
- Monitore a temperatura na faixa de -200 ° C a 1820 ° C com qualquer um dos 8 tipos diferentes de termopares, 5 RTDs diferentes ou 3 termistores diferentes.
- Defina limites e defina canais críticos para monitorar durante o teste para saber imediatamente quando ocorrer um problema.
- Armazene dados de teste em uma unidade USB externa ou em um PC para garantir que dados importantes não sejam perdidos.
- Programe o DAQ6510 para reiniciar após a perda de energia para minimizar o tempo de teste perdido durante as noites e fins de semana.
Teste economicamente os componentes de resistência de menor valor

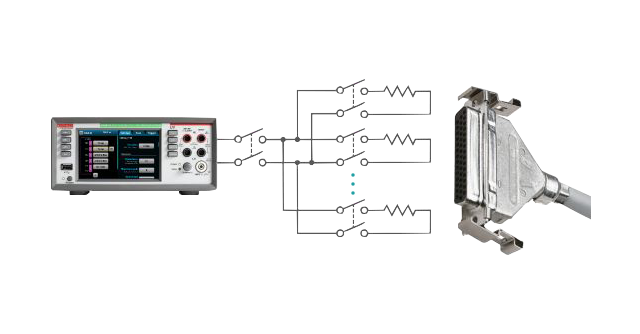

Teste componentes como cabos, resistores de baixo valor e conectores com precisão e confiabilidade com o DAQ6510.
- Meça com 1 µΩ de sensibilidade.
- Use a função de resistência de 4 fios para eliminar o erro de resistência do cabo de teste.
- Use a compensação de deslocamento para eliminar o erro de contato térmico.
Aumentar a capacidade de teste e aumentar o rendimento na fabricação
Use o DAQ6510 para aumentar o número de dispositivos com um único sistema de teste e maximizar a capacidade de teste. Aproveite o tempo de medição mais rápido e a taxa de digitalização mais rápida que o DAQ6510 oferece.
- Expanda a capacidade do sistema de teste em até 80 dispositivos para um sistema de teste.
- Faça medições rápidas com um tempo de integração do ciclo da linha elétrica de 0,0005.
- Use a placa de relé de estado sólido para fabricação de alto volume e digitalize através de DUTs a uma taxa de até 800 canais / s.
- Deixe o DAQ6510 executar e controlar um teste para minimizar o tempo de comunicação com um PC usando a execução interna do programa TSP do DAQ6510.
Video de aplicação:
